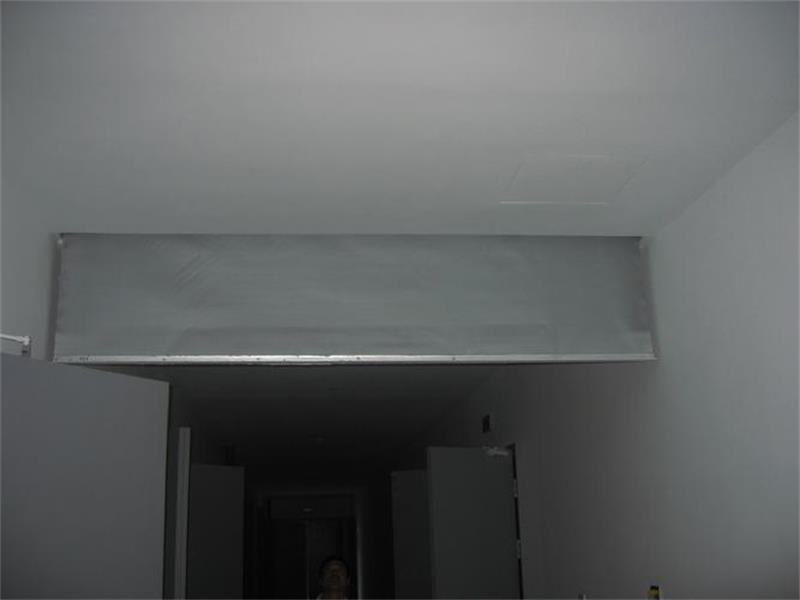

挡烟垂壁是为了阻止烟气沿水平方向流动而垂直向下吊装在顶棚上的挡烟构件，采用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。如图所示：

（一）挡烟垂壁的分类：

（二）挡烟垂壁的要求：

（三）挡烟垂壁其他要求

1.设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

2.挡烟垂壁等挡烟分隔设施的深度≥规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率≤25%时，吊顶内空间高度不得计入储烟仓厚度。

3.设置排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。

（三）活动挡烟垂壁的调试方法及要求：

1.手动操作挡烟垂壁按钮进行开启、复位试验，挡烟垂壁应灵敏、可靠地启动与到位后停止，下降高度应符合设计要求； 

2.模拟火灾，相应区域火灾报警后，同一防烟分区内挡烟垂壁应在60s以内联动下降到设计高度；

3.挡烟垂壁下降到设计高度后应能将状态信号反馈到消防控制室。
