挡烟垂壁是指安装在天花板或地板下或隐藏在天花板上的垂直分离物，可防止烟雾和热气在火灾中水平流动。

防烟垂墙是一种防烟隔离设施，由不燃材料制成，垂直安装在建筑天花板、梁或天花板下，可在火灾中形成一定的储烟空间。设置挡烟垂壁是划分防烟分区的主要措施。防烟垂壁、结构梁、隔墙形成储烟仓，通过排烟系统排除储烟仓内的烟气。

形式

1.固定刚性挡烟垂壁是符合国家防火建筑设计规范的固定挡烟产品。本产品以透明夹钢丝专用防火玻璃为主要村料，配有固定件。防烟效果好，美观大万，安遂万便，无需维修，适用于复杂多变的防烟分区，其透明特性能满足室内装饰设计的要求。钢丝镶嵌在防火玻璃中间，提高了挡烟垂壁的安全性。为了保护行人的安全，即使发生碰撞等事故，破碎的玻璃也不会倒塌。一般垂壁高为≥500毫米，长度和尺寸不限，可组合多个。它是一种能防止烟雾和热气在理想火灾中水平流动的垂直分离物。

固定式挡烟垂壁的主要材料是钢板、防火玻璃、不燃无机复合板、无机纤维织物等。

(1)制作挡烟垂壁的金属板厚度不小于0.8mm，熔点不得小于750℃。

(2)制作挡烟垂壁的不燃无机复合板厚度不小于10.0mm。

(3)制作挡烟垂壁的玻璃材料应为防火玻璃。

(4)不燃无机复合板、金属板、防火玻璃等材料制成的刚性挡烟垂壁单节宽度不得大于2000mm；由金属板和无机纤维织物制成的柔性挡烟垂壁单节宽度不大于4000mm。

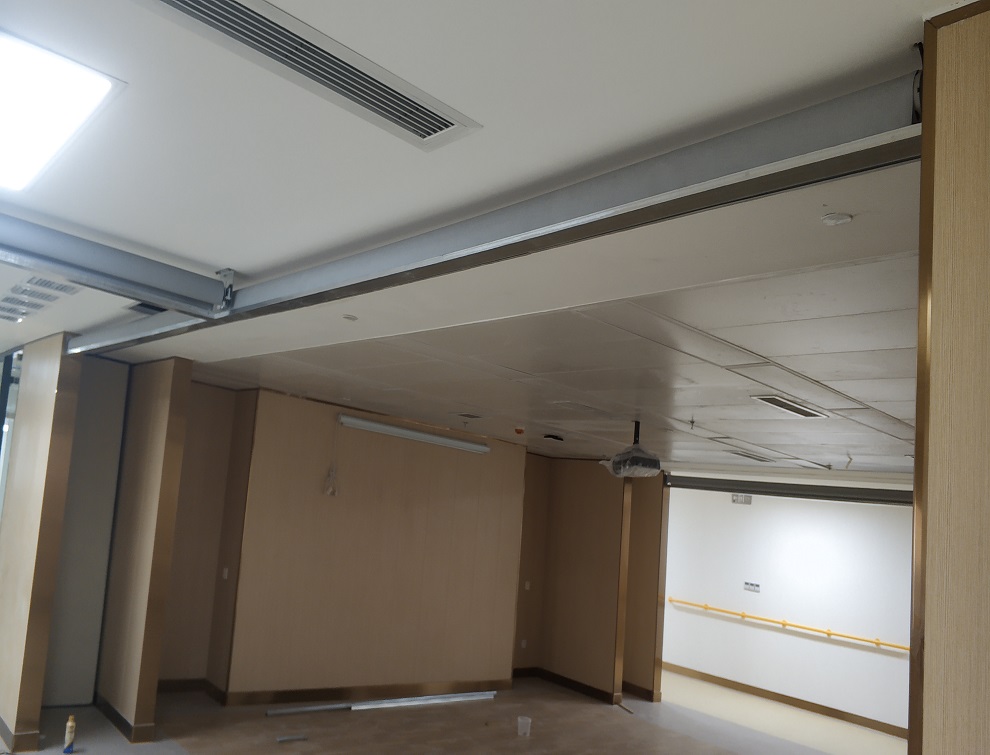

2.活动柔性挡烟垂壁由阻燃材料组成。通常，电动滚筒上缠绕着软挡烟垂壁布，放在室内天花板上。当消防控制中心发出火灾报警信号或直接接受“烟气温度”信号时，在电动滚筒的驱动下，软挡烟垂壁迅速落到设定高度，形成多个烟区分离，排烟机将烟气排出室外。

(1)卷帘式挡烟垂壁挡烟部件(单节)缝制两块或两块以上织物时，搭接宽度不小于20mm。卷帘式挡烟垂壁搭接宽度不小于100mm；翻板挡烟垂壁的搭接宽度不小于20mm。活动式挡烟垂壁与建筑结构(柱或墙)面的缝隙不得大于60mm。

(2)卷帘式挡烟垂壁的运行速度不得小于0.07m/s；翻板式挡烟垂壁的运行时间应小于7s。
